撬裝導熱油爐系統結構特點

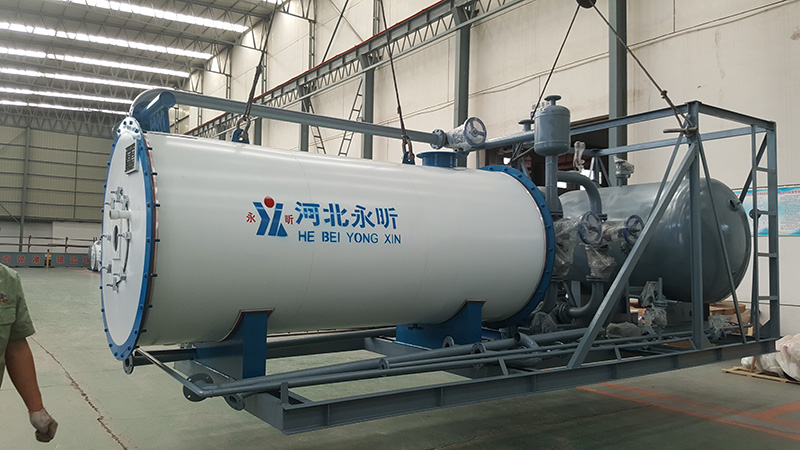

1.撬裝導熱油爐系統中的所有設備、煙囪、控制箱和管路集中安裝于同一撬座上.
2.撬裝導熱油爐系統包括有機熱載體鍋爐（1）、燃燒機（2）、煙囪（3）、儲油槽（4）、膨脹槽（5）、節能裝置（6）循環泵（7）注油泵（8）煙道（9）控制柜（10）過濾器（11）油氣分離器
3.撬裝導熱油爐撬座主要由撬裝底座、鋼架平臺和梯子構成，所述鋼架平臺位于撬裝底座上方，所述撬裝底座上具有支撐架，支撐架的上端面構成鋼架平臺，梯子連接所述撬裝底座和所述鋼架平臺。
4.撬裝導熱油爐所述膨脹槽設有溢流管，所述儲油槽內設有隔板，所述隔板將所述儲油槽分隔為橫向并列的*、ニ部分，所述隔板下端設有開口，所述膨脹槽的溢流管與，所述儲油槽的部分相連通，所述儲油槽的部分與大氣相通，所述儲油槽內的油位高于所述隔板下端開口.7.根據權利要求6所述的撮裝式鍋爐系統結構，其特征在于:所述儲油槽設有補油出口，所述膨脹槽設有補油進口，所述補油出口和補油進口之間通過補油管相連通，所述補油管上設有補油泵。



撬裝導熱油爐系統應用領域
[01]撬裝導熱油爐本實用新型屬于鍋爐領域，主要涉及一種集成化、模塊化的撬裝結構鍋爐系統，尤其適用于有機熱載體鍋爐系統.[02]撬裝導熱油爐作為一種加熱設備，多年來一直應用于紡織、印染、石化等諸多領域.導熱油爐更是以其使用溫度高、無壓或壓力低等顯著優點越來越多的得到了應用.
[03]傳統的導熱油爐_安裝在鍋爐房?jī)?nèi)，各個輔機比較分散，鍋爐房占地面積相應較大.而且為了能讓鍋爐運行，還需配置繁多的管道、閥門及控制線路，但撬裝導熱油爐一起一體化，整裝化出廠、運行使得用戶節省了安裝費用、監檢費用。
[04]從安裝方式來看，本實用新型的撬裝導熱油爐系統無需安裝人員對系統有很好的了解，只需按照說明書將設備_位并將各個模塊對接，接通用熱管線、燃料管線和電力系統，注入導熱油后便可開始調試運行.安裝過程中，幾乎所有的焊接工作均在原廠進行，確保焊接質量及各部件的準確安裝.所有部件在廠內均已通過我國及行業規定的各種檢測，確保在出廠時各部件均已合格并可投入使用.
